kubernetes 강의 #1

kubernetest 강의

1/12 ~ 1/15 (4일)



Container Orchestration (Docker & kubernetes)

container 구동하기 위해 runtime이 설치되어져 있는 - docker 실행

orchestration -> 관리



container runtime은 os 설치 그 위에 container -> 이게 system

- system machine

- virtual machine



우리는 public cloud - AWS가 제공하는 instance (vm)을 이용해서 실습 진행



실습환경준비

container -> app

[ web -> db ] -> app

gowebapp / gowebappmysql

2 tier 구성



AWS 환경준비

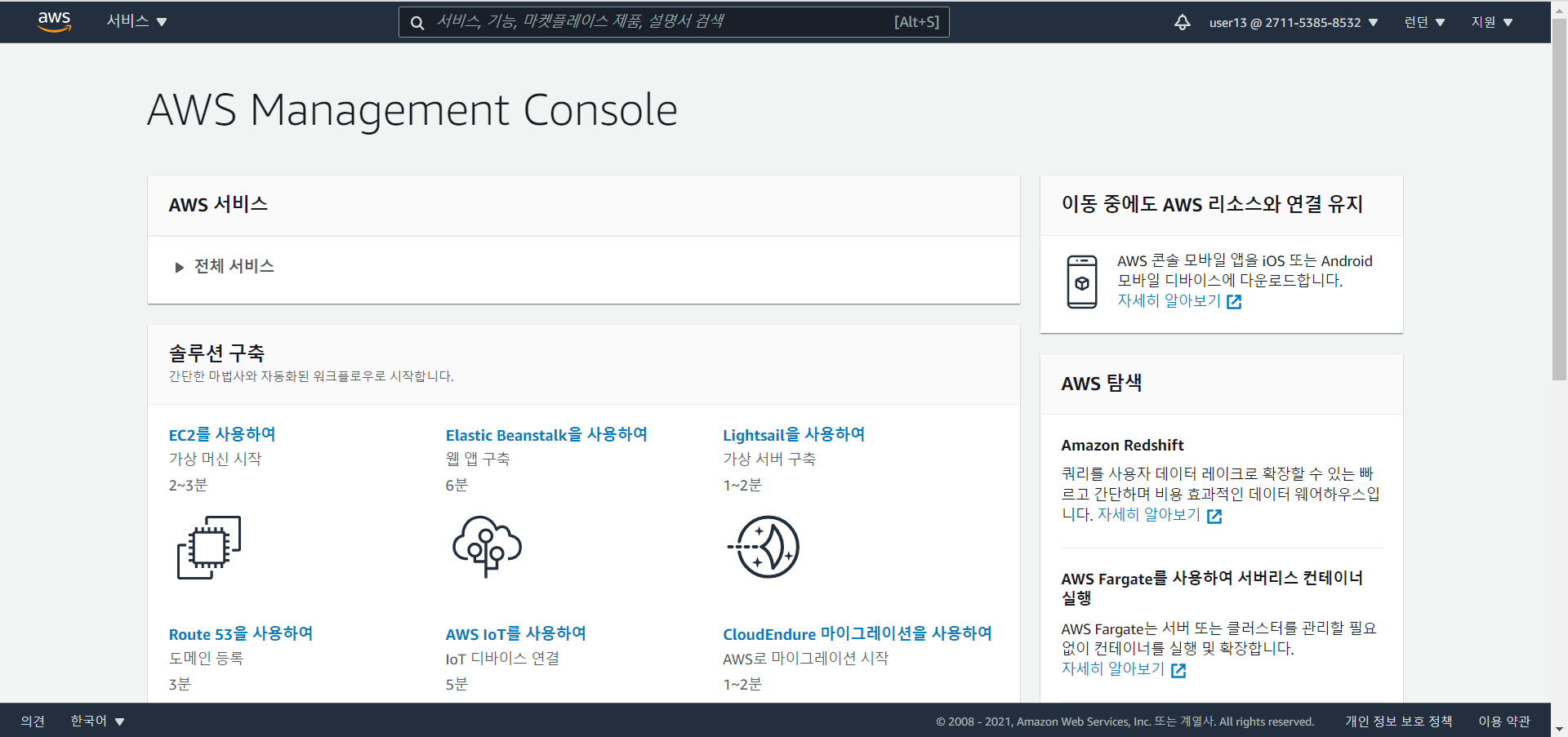

• 아마존 IAM 계정으로 로그인

my region - 아시아 태평양(서울)



container를 실행하기 위해서는 runtime(docker runtime) - 아래에 OS (windows / linux / mac)가 필요함

EC2 instance 생성



- EC2 -

container

runtime

OS



우리의 목표는 우리의 app이 안정적이고 민첩하게 구동하는 것!



누군가가 container를 관리해주는게 필요 (resource, 죽었나 살았나, scaling 은 잘되는가, 등등)

-> k8s



c c c

------

 k8s



AWS가 K8S 플랫폼 환경 대신 만들어줄테니 여기서 쓰면 됨

AWS EKS 서비스를 이용해서 k8s 환경을 만들면 됨





• EC2 역할 2가지

1. docker 실습하는 경우, docker host 역할
2. k8s cluster API server에 접속하는 역할

VPC  (subnet 집합) -> EC2 instance가 연결된 걸 subnet 이라고 함

VPC는 public에서 access 할 수 있게 함



AWS는 subnet 10.xxx

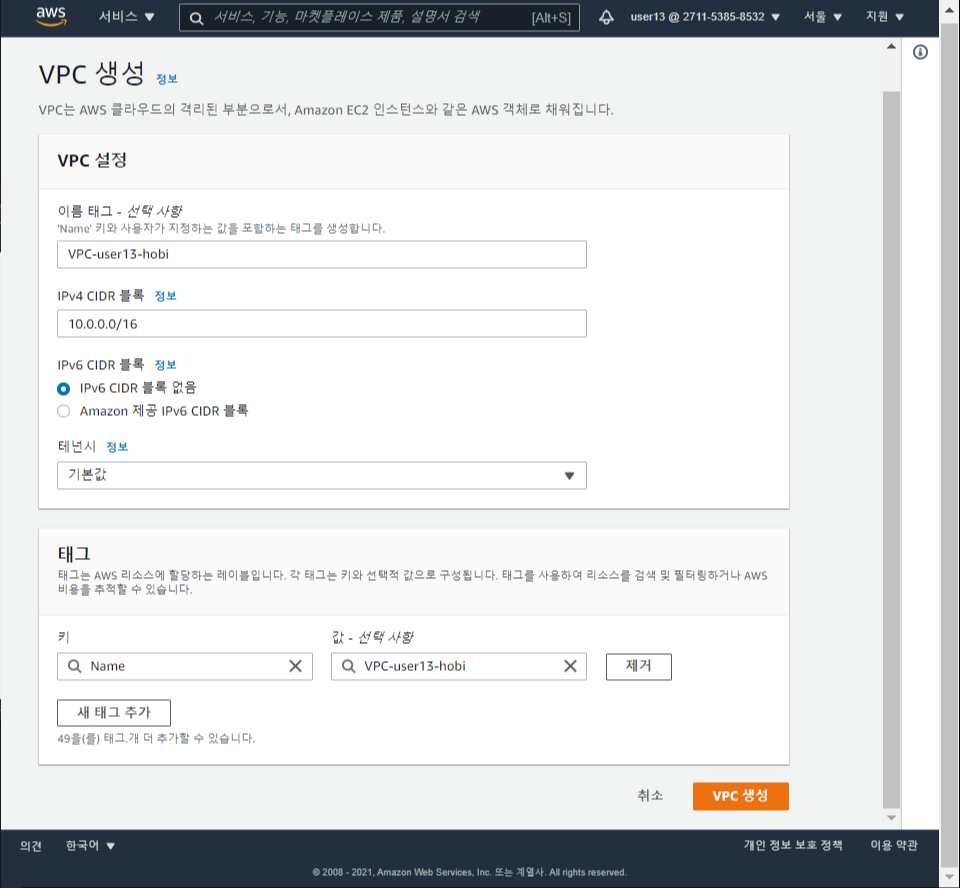

AWS 네트워크 - VPC 생성

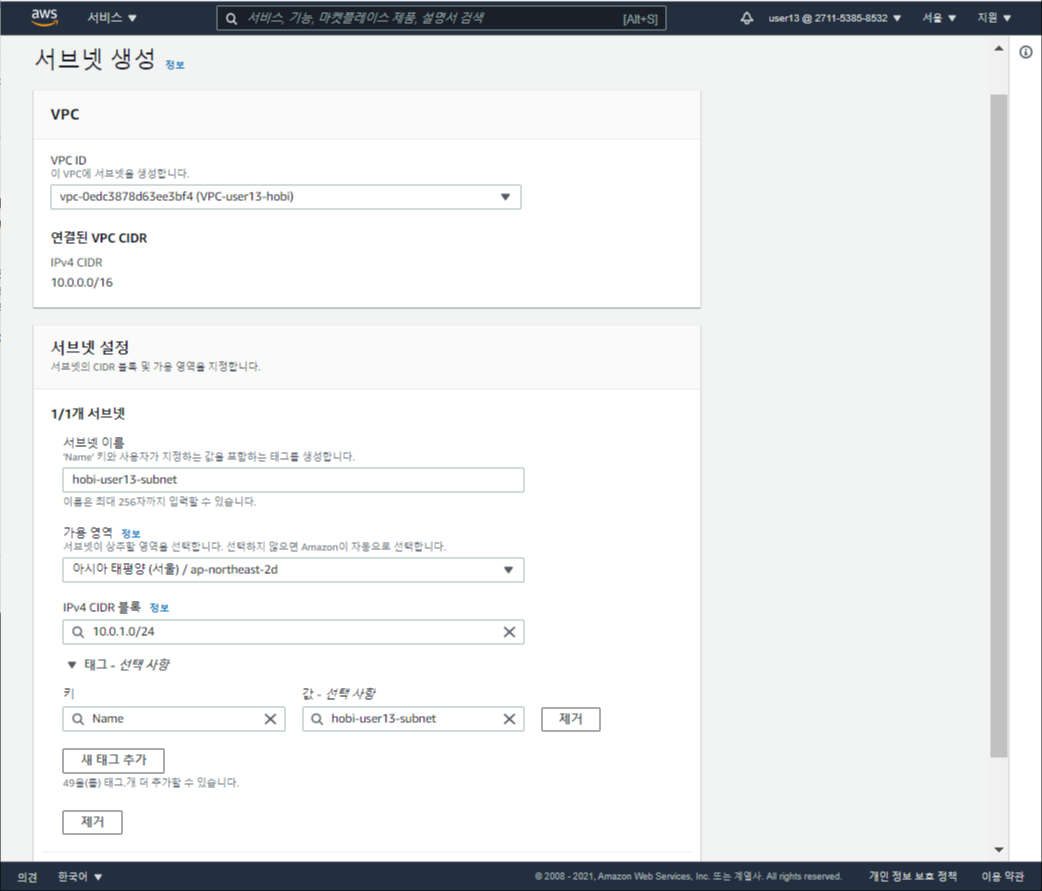

서브넷 생성





EC2 instance

우리 개인 PC를 통해서 SSH -> VPC 10.0.0.0/16

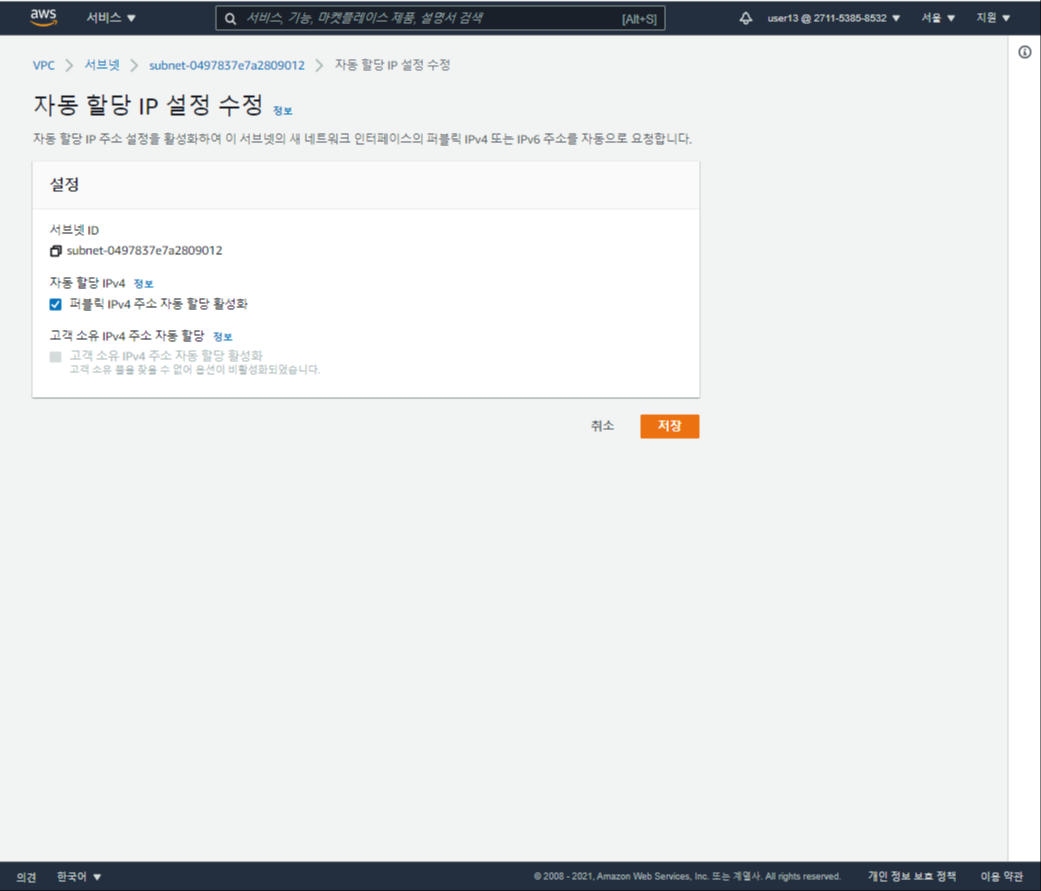

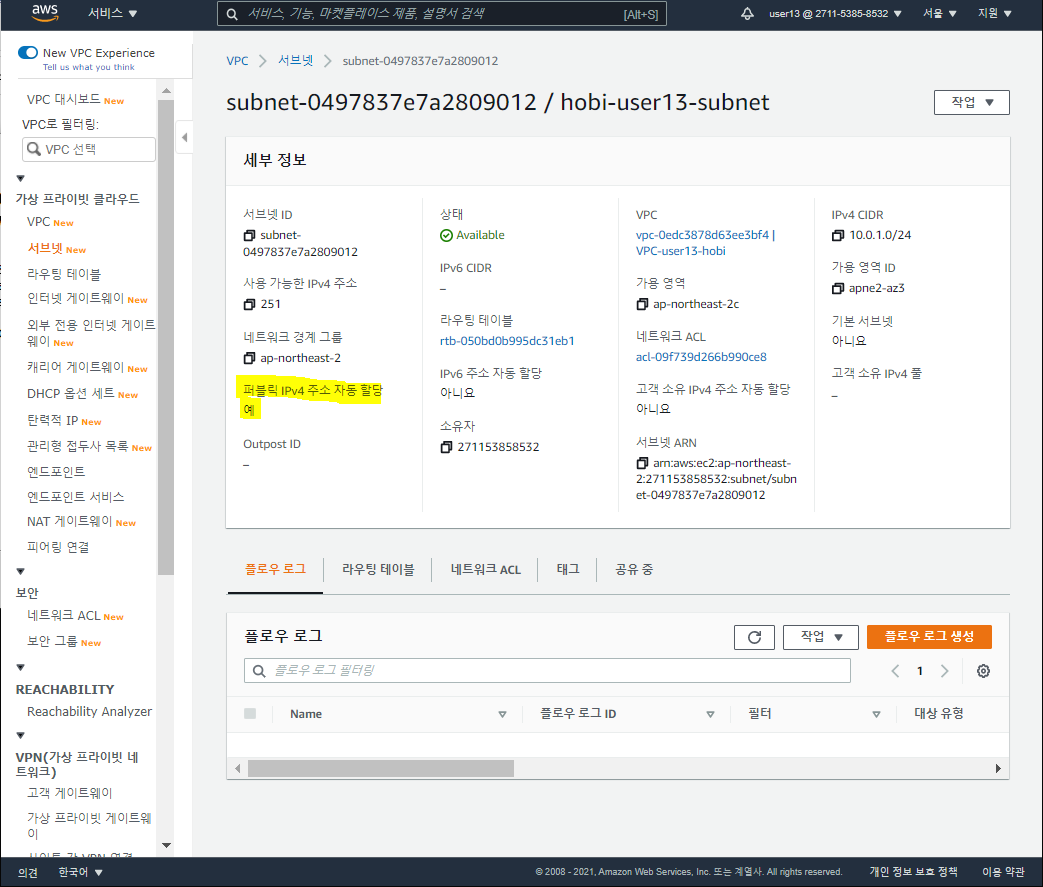

10.0.1.0/24 (자동할당 IP 수정) => 이 네트워크에는 사설 ip도 줘야해 라고 지정해줘야함









EC2 - 인스턴스(가상머신) 생성

만드는 이유는 docker host를 띄우기 위해서임



서비스 -> 컴퓨팅 -> EC2 인스턴스 -> 인스턴스 시작하기

• 1단계 : Ubuntu Server 18.04 LTS (HVM), SSD Volume Type

• 2단계: t2.micro ( vcpu : 1 , memory : 1G ) 선택

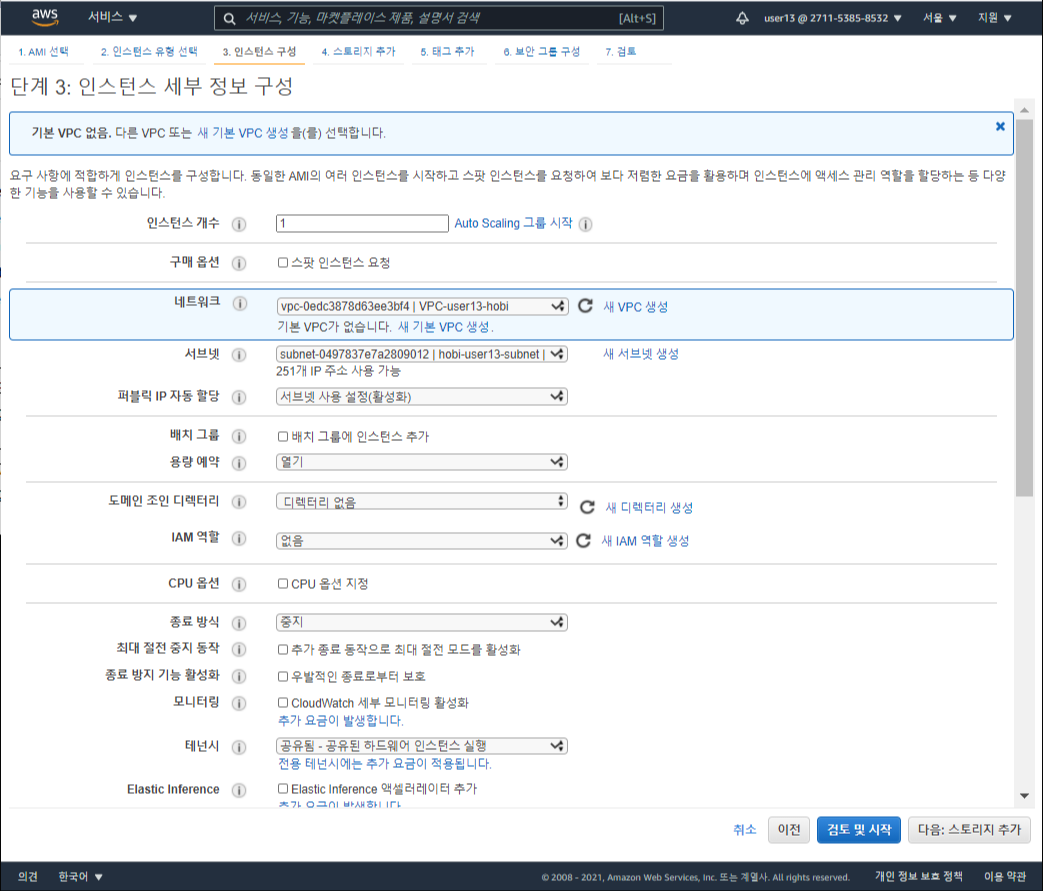

• 3단계: 퍼블릭 IP 자동할당 ( 활성화) 확인, 나머지는 모두 기본값으로 설정(새VPC 생성, 새서브넷생성)





• 4단계: 8G 범용SSD

• 5단계: 태그

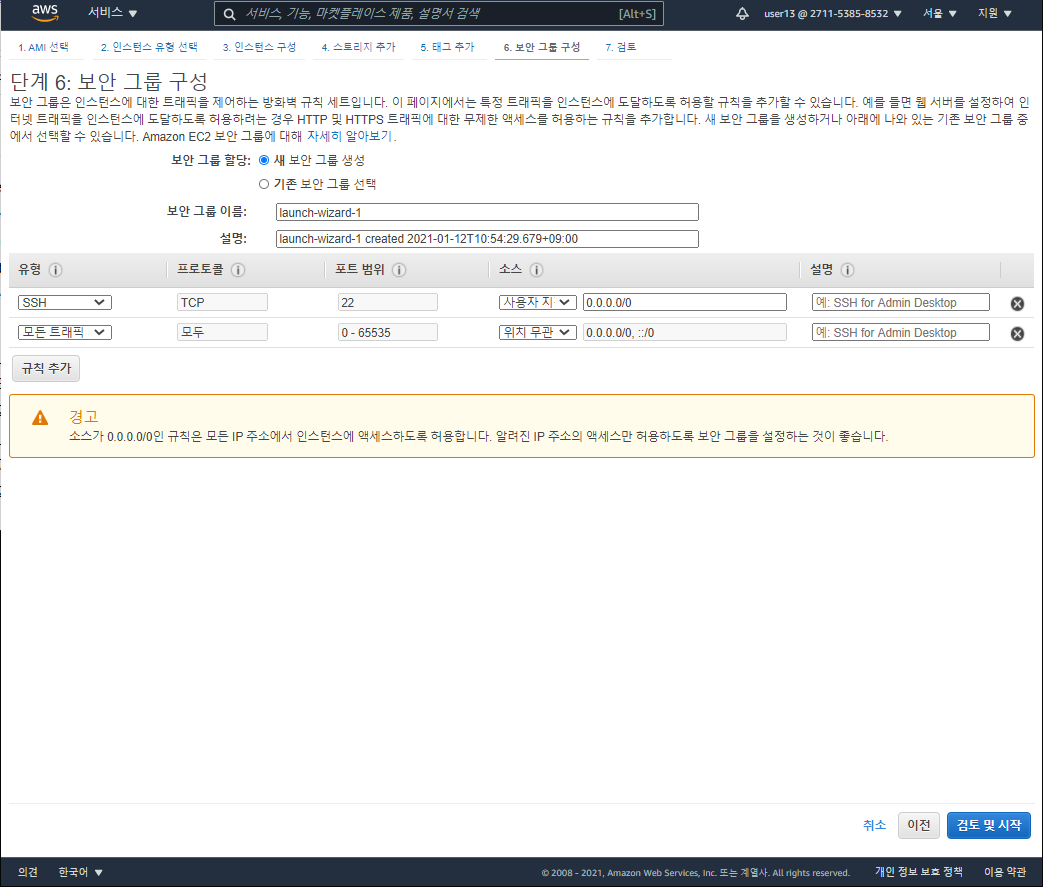

• 6단계: 새보안그룹생성 -> 규칙추가 -> 모든 트래픽, 소스 ( 0.0.0.0/0)

EC2 instance에 container도 올릴거니까 규칙 추가





• 검토및 시작 -> 시작하기

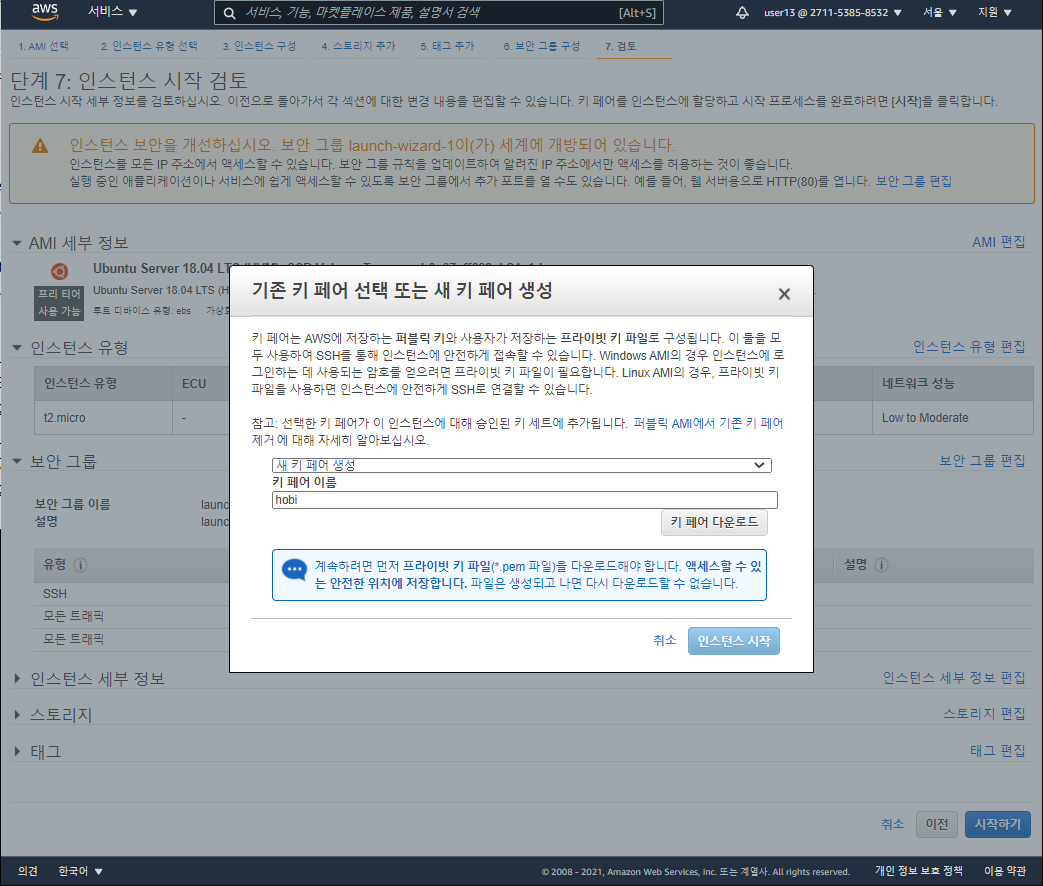

• 새로운키페어생성 -> 키페어이름 : userxx -> 키페어다운로드 -> userxx.pem 파일을 다운 로드 하여 로컬데스크탑에 저장해둔다.







• 인스턴스시작

• 배포한 인스턴스에 대한 정보 확인

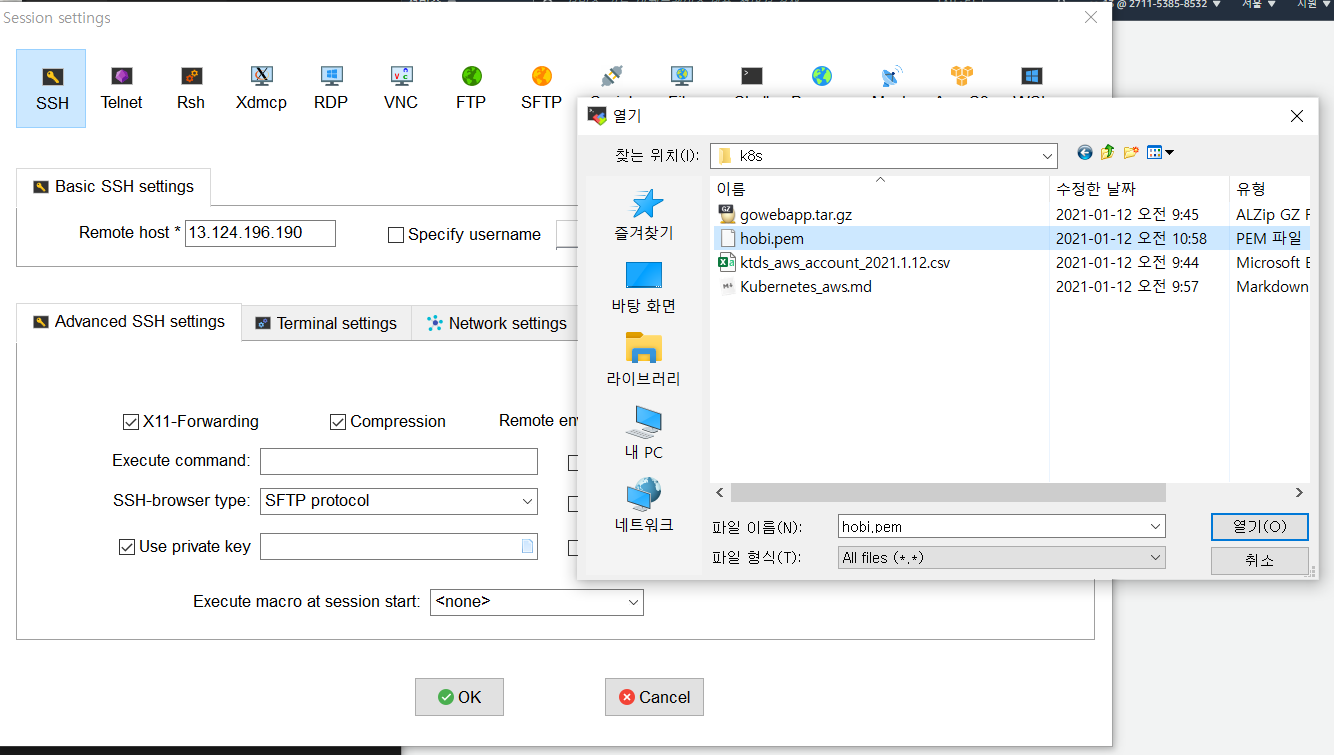

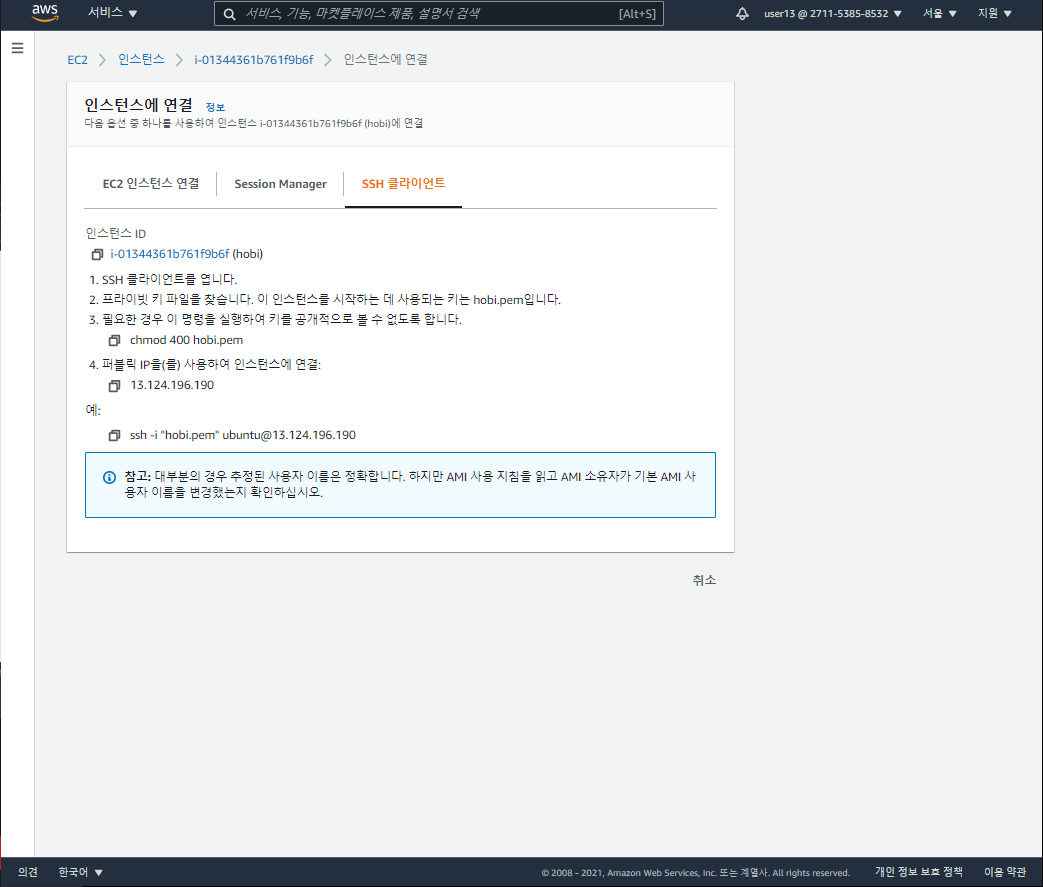

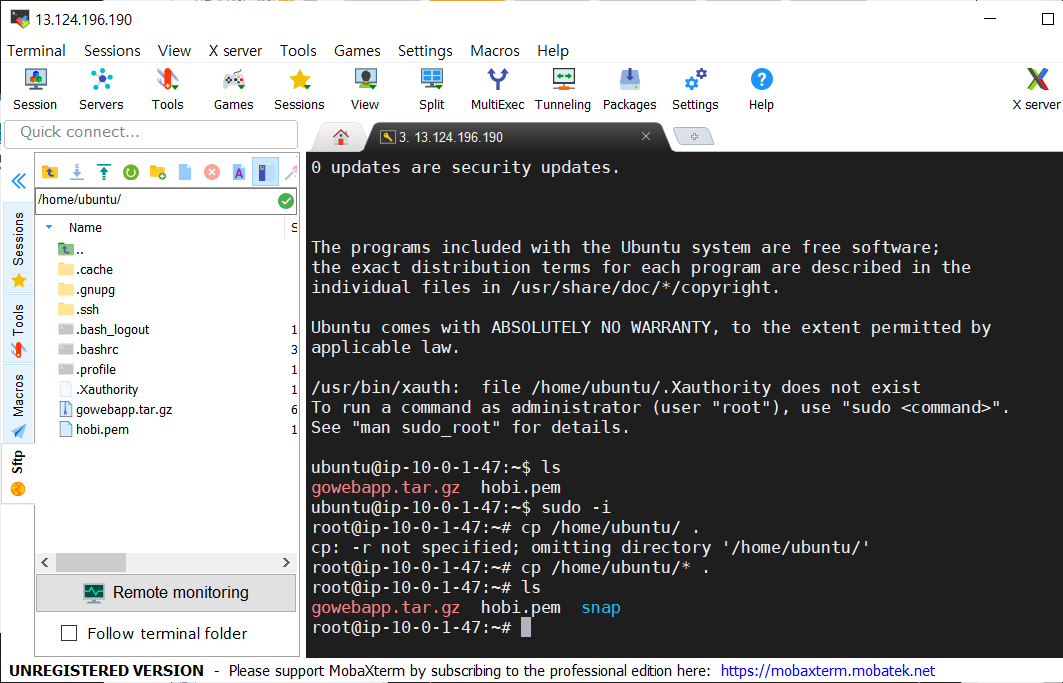

SSH 접속



지금은 접속이 안되고

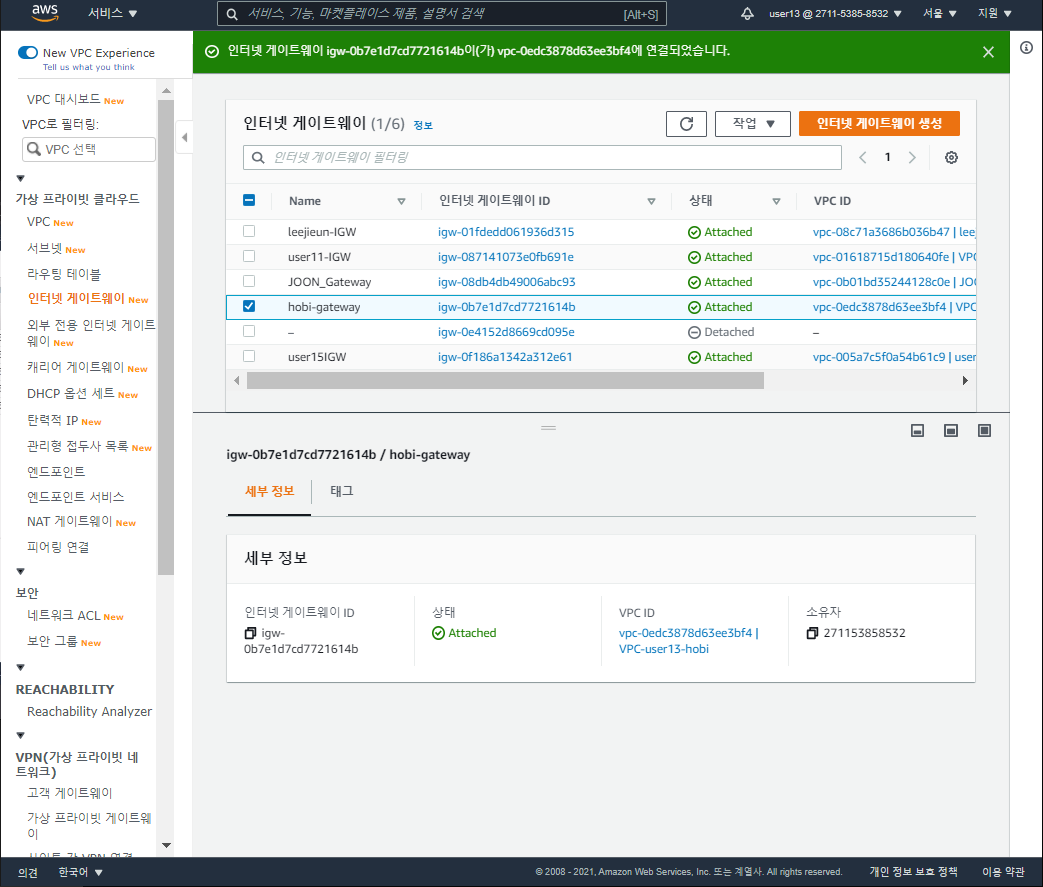

1. Internet gateway 생성

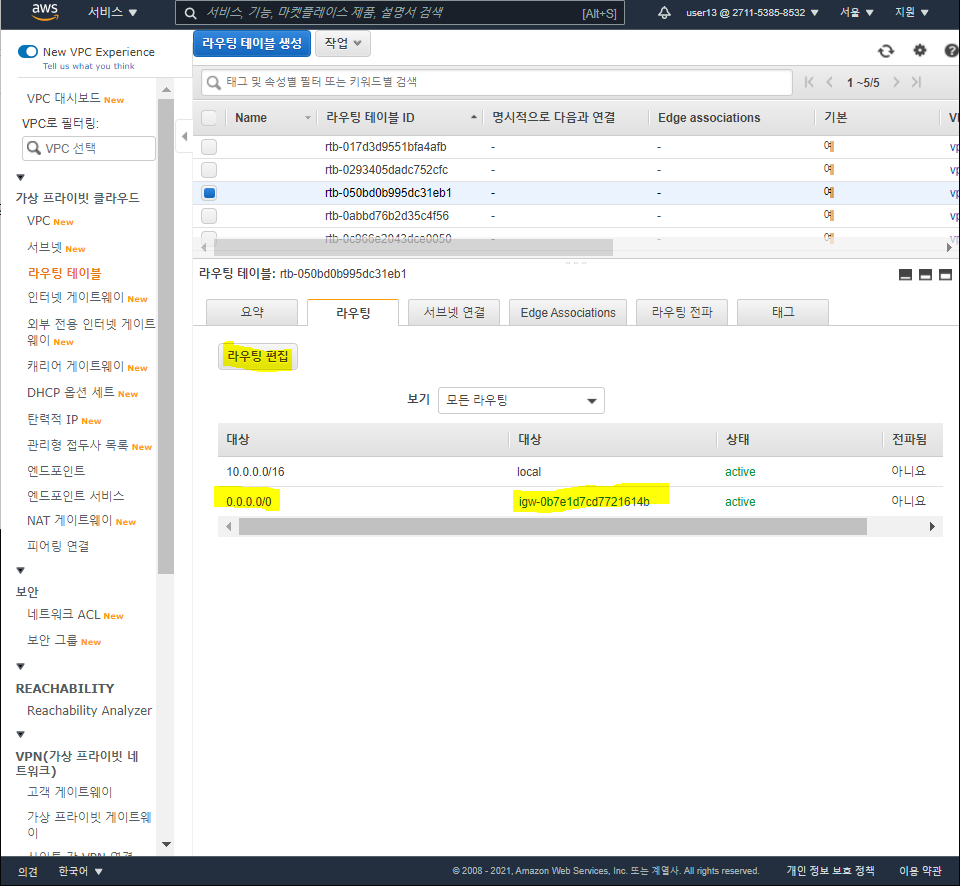

2. routing table에 가서 0.0.0.10/ -> 이걸 internet gateway로 보내 라고 지정해줘야함







다시 SSH 연결







명령어 입력

• AWS CLI v2 설치

• https://docs.aws.amazon.com/ko_kr/cli/latest/userguide/install-cliv2.html



sudo -i

apt-get install -y unzip curl "https://awscli.amazonaws.com/awscli-exe-linux-x86_64.zip" -o "awscliv2.zip"

unzip awscliv2.zip

sudo ./aws/install

aws --version

AWS CLI 버전 2 설치, 업데이트 및 제거 - AWS Command Line Interface

•  AWS CLI 자동완성

https://docs.aws.amazon.com/cli/latest/userguide/cli-configure-completion.html#cli-commandcompletion-configure

sudo -i

apt-get install -y

unzip curl "https://awscli.amazonaws.com/awscli-exe-linux-x86_64.zip" -o "awscliv2.zip"

unzip awscliv2.zip

sudo ./aws/install

aws --version



which aws_completer => aws_completer 의 위치를 찾아본다.

complete -C ‘/usr/loca/bin/aws_completer’ aws

source ~/.profile



Docker Setup - Client

docker-ce -> docker server (docker engine) // ce -> community edtion

docker-ce-cli -> docker client 도커 명령어 -> 도커 서버한테 명령어 전달됨

containerd.io



-> image file 을 가져다가 container 형태로 mysql db를 구동할 수 있다.

container

-------------

container

--------------

        os



• Linux에 Docker Client 설치

• curl -fsSL https://download.docker.com/linux/ubuntu/gpg | sudo apt-key add -

# Pick the release channel.



• add-apt-repository "deb [arch=amd64] https://download.docker.com/linux/ubuntu $(lsb_release -cs) stable”

-> ubuntu 용이기 때문에 repository 등록



필요한 패키지 3가지 설치하기 위해서 위에 명령어 등록



docker server

(docker engine) (containerd) (runc) (docker-init)

(os)



docker engine

1. docker cli 실행 (cmd)

2. container image 관리

3. container 연결 네트워크 만들어주거나, storage volume 생성

(docker engine은 직접 os가서 process를 실행하진 못함)



container d : container image를 가져다가 container 실행 (runc 같이 설치됨) => 오픈소스

runc: host os 에서 container를 process로 실행시켜주는 것 => 오픈소스

docker-init: k8s 플랫폼에서 실행했을 때 누군가가 container를 띄울수 있는 환경이 있음



Docker Container

docker

web application cloud native 하게 만들어야한다?

-> cloud에 배포할 수 있는 형태



cloud의 속성을 보면 됨



1) 자원이 무제한이라는 속성

application을 각각의 function으로 쪼개서 scalable하게 가져가는 것이 효과적임

훨씬 더 나은 성능과 안정성 있게 배포 할 수 있음



2) 인프라

여러 옵션들 중에서 선택을 하는 것이지 환경 설정을 위해서 일일히 설치하지 않음



단일 컨테이너 이미지만 있으면 어디서든  host os(ubuntu, centos, 등) 상관없이 컨테이너를 구동할 수 있는 인프라만 있으면 application, container 구동을 할 수 있음

container runtime만 있으면 단일 컨테이너 이미지를 가지고 어디서든 똑같이 배포, 구동할 수 있음



scaling up - resource 늘리는 것

scaling out - instance 늘리는 것 server 여러개 배포하는 것



app 은 민첩성 중요, 빠른 반응

agile, velocity, fast update



무중단 배포, rollback



Micro Servie Architecture (MSA)

분산 컴퓨팅 환경에서 각각의 service를 container로 배포하고 Rest API call로 호출 / 확장도 용이



가상머신 vs Docker

app -> MSA



vm은 각각 OS를 구성하기엔 overhead 발생



process 발행

1. back ground process

2. ...



Docker Image & Container

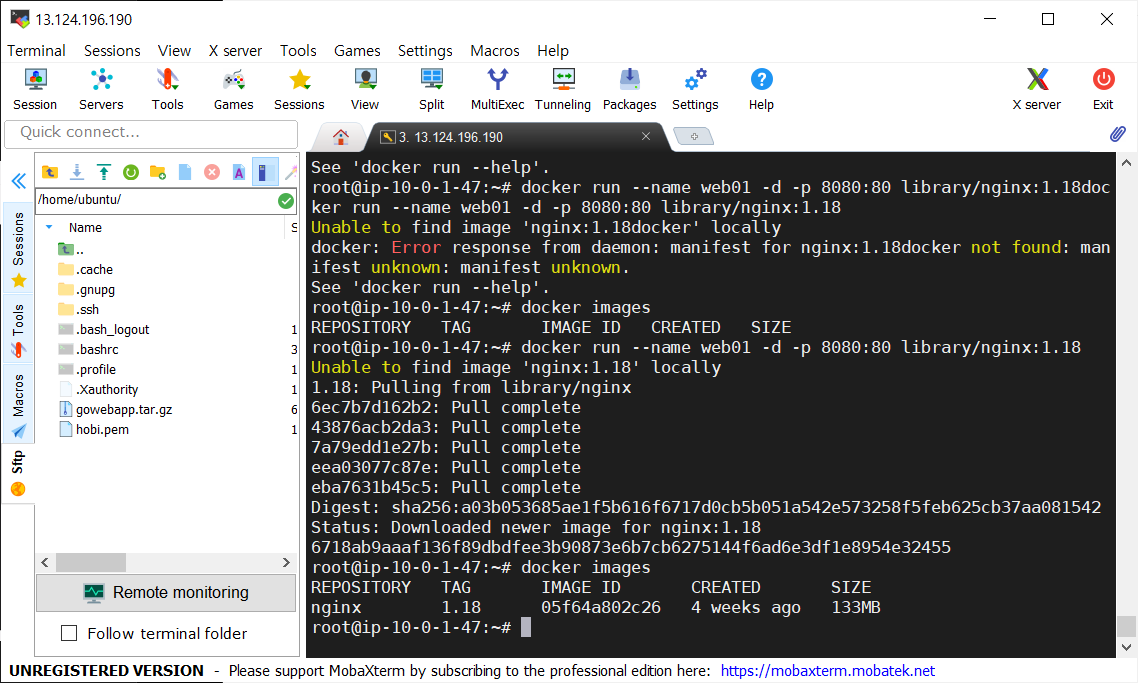

docker run --name web01 -d -p 8080:80 library/nginx:1.18 (index.docker.io/library/nginx:1.18)



처음에는 이미지가 없으니까 pulling 해서 가져오고

그 이후에 web02 이미지를 run (container 생성) 했을 땐 기존 이미지가 있으니 또 다시 pulling 하진 않음



현재 실행되는 컨터이너 보고 싶다

> docker ps



index.docker.io/

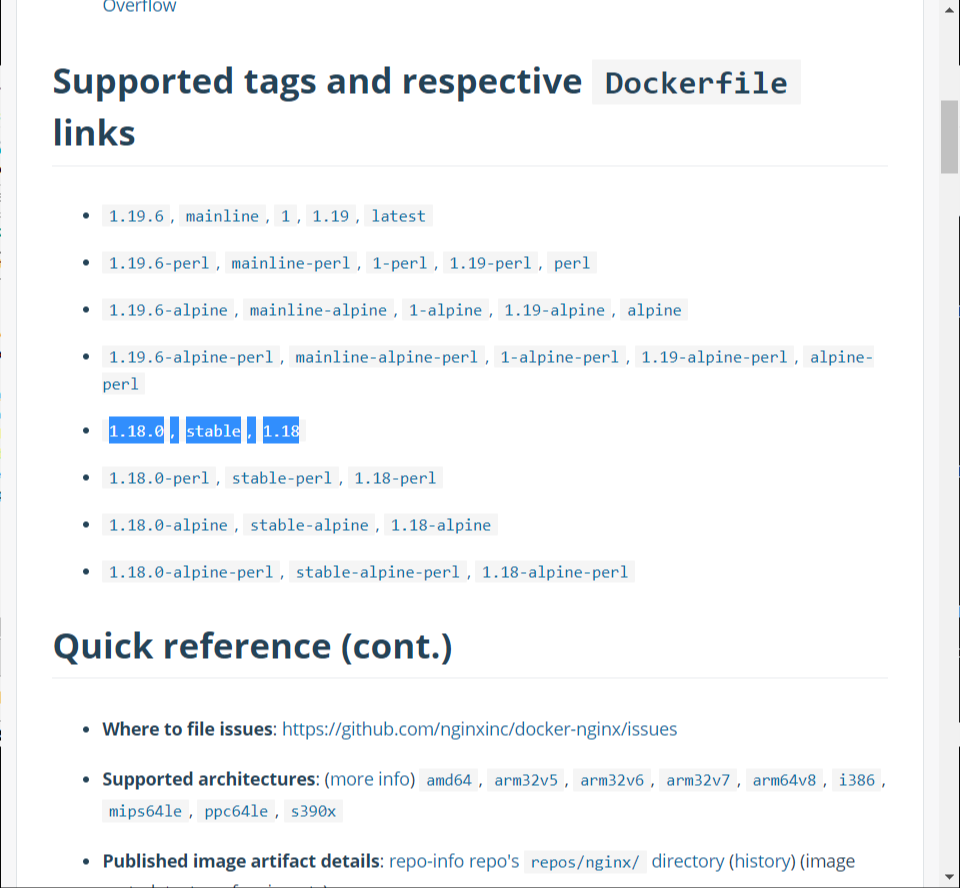

Docker Hub

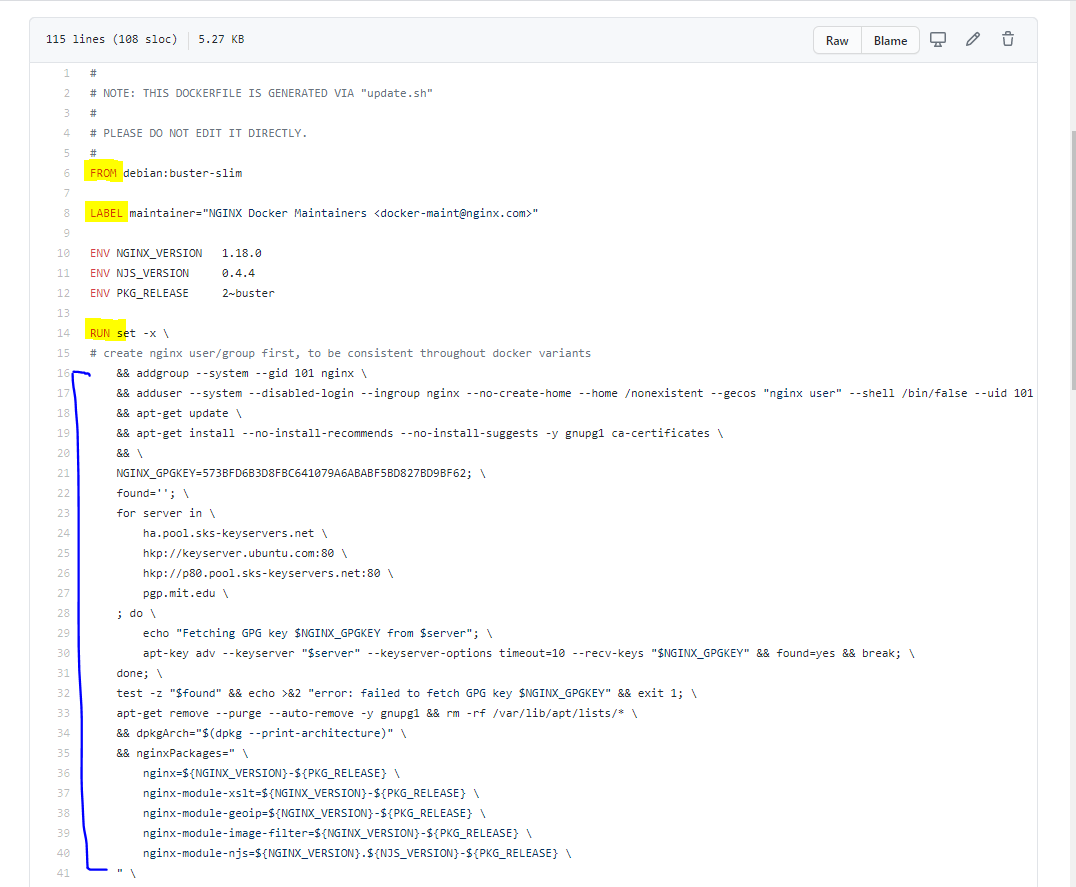

manifest 확인 -> 이게 Dockerfile



github.com/nginxinc/docker-nginx/blob/3fb70ddd7094c1fdd50cc83d432643dc10ab6243/stable/debian/Dockerfile

nginxinc/docker-nginx

이미지를 어떻게 생성했니? 하는 명세서





여러 개의 layered 되어져 있음



web01 안에 들어간 것

기본 container는 bash shell로 들어감



> docker exec -it web01 /bin/bash



root@6718ab9aaaf1:/# env HOSTNAME=6718ab9aaaf1 PWD=/ PKG_RELEASE=2~buster HOME=/root NJS_VERSION=0.4.4 TERM=xterm SHLVL=1 PATH=/usr/local/sbin:/usr/local/bin:/usr/sbin:/usr/bin:/sbin:/bin NGINX_VERSION=1.18.0 _=/usr/bin/env root@6718ab9aaaf1:/#



우리가 pull 받은 nginx/1.8 에 있는 env와 같은 내용



http://13.124.196.190:8080/



container는 ephemeral(임시적)이다!

docker image는 read only



> docker ps -a

> docker pause web01

> docker inspect web01



Docker Image

• 가상머신 생성 시 사용하는 ISO와 유사한 개념의 이미지
• 여러 개의 층으로 된 바이너리 파일로 존재
• 컨테이너 생성 시 읽기 전용으로 사용 (업데이트 안되므로, 새로운 파일 이미지를 생성해야함)
• 도커 명령어로 레지스트리로부터 다운로드 가능 (pull, push) (컨테이너 이미지로 서비스를 하는 것은 레지스트리 서비스)
• (default: 'index.docker.io/') apexacme[저장소 이름]/ubuntu[이미지 이름]:18.04[이미지 버전]

hub.docker.com/

Docker Hub



(index.docker.io/)gklab[저장소 이름]/gowebapp[이미지 이름] : v1 [이미지 태그]



• 저장소 이름: 이미지가 저장된 장소, 이름이 없으면 도커 허브(Docker Hub)로 인식
• 이미지 이름: 이미지 이름, 생략 불가
• 이미지 버전: 이미지 버전 정보, 생략 시 latest 로 인식

Docker Container

• 도커 이미지로부터 생성
• 기된 파일 시스템, 시스템 자원, 네트워크를 사용할 수 있는 독립공간 생성
• 이미지를 읽기 전용으로 사용, 이미지 변경 데이터는 컨테이너 계층에 저장

Layered Architecture

[Layer C / Layer B / Layer A] = ubuntu

[nginx / Layer C / Layer B / Layer A] = nginx

[web app source / nginx / Layer C / Layer B / Layer A] = web app



똑같은 내용이 들어간 것을 또 만들 필요가 없고 사용하면 됨

Docker Image를 Layered 하게 가지고 있음



• Image: 여러 개의 읽기 전용(Read Only) 레이어로 구성
• Container: Image 위에 R/W 레이어를 두고, 실행 중 생성 또는 변경 내용 저장

Docker Image Path

(docker.io/library/) [default] ubuntu:14.04



my.private.image:6000 [private host url] / hello-app [image name] :23[build id]

• 이미지 Path는 <URL>/<manespace>/<Image_name>:<tag> 형식
• library는 도커 허브 공식 이미지 Namespace로, 여기에 사용자 이름이 위치

도커 실습 가이드

Dockerfile



FROM ubuntu



COPY ./code /opt/gowebapp

COPY ./config /opt/gowebapp/config



EXPOSE 80

WORKDIR /opt/gowebapp/

ENTRYPOINT ["/opt/gowebapp/gowebapp"] -> container 실행할 때

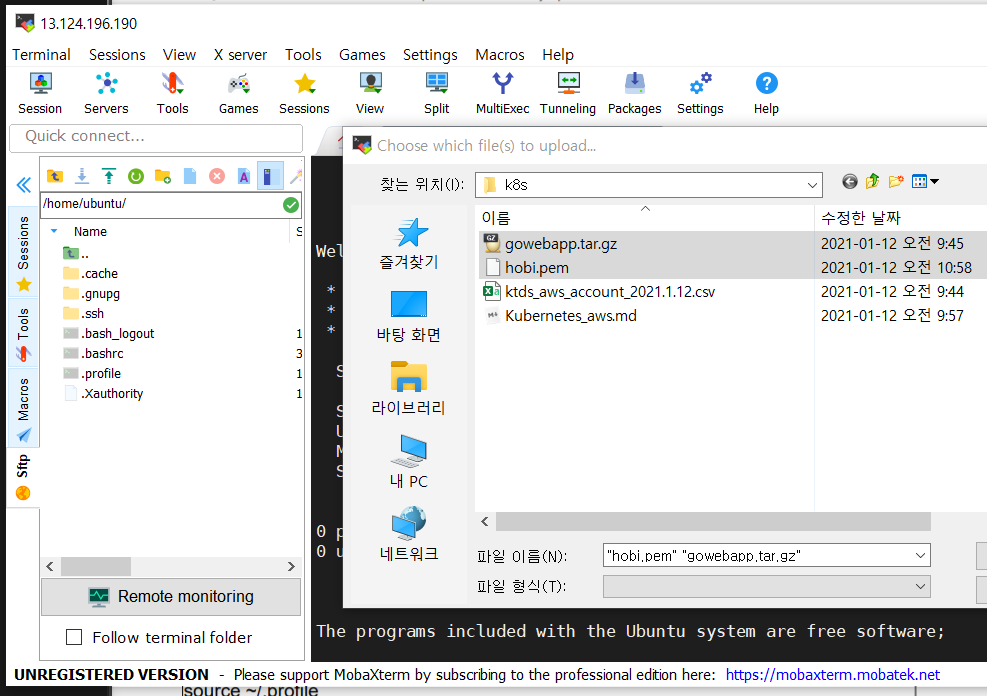

도커실습가이드 sudo -i 모든 작업은 root 로 하세요!! - 실제 업무환경에서는 root 허용을 보안상의 이유로 허용하지 않지만 테스트환경에서 sudo 권한의 작업을 쉽게 하기 위해서 root 계정으로 작업을 수행합니다. 도커설치하기 실습파일 확인해보기 upload 클릭 -> gowebapp.tar.gz 를 업로드한다. -> userxx.pem 업로드한다. MobaXterm 에서 현재 접속한 세션의 sftp 를 클릭한다. 간단한 도커컨테이너 생성해보기 프론트엔드 어플리케이션의 이미지를 생성하기 위한 도커파일을 만드세요 gowebapp 이미지 생성하기 백엔드 어플리케이션이미지 생성을 위한 도커파일만들기 gowebapp-mysql 도커이미지 생성하기 로컬레파지토리에 생성된 이미지 확인해보기 백엔드와 프론트엔드 컨테이너를 연결하기 위한 네트웍생성 백엔드 와 프론트엔드 컨테이너 실행해보기 1분정도 기다렸다가 프론트엔드컨테이너를 실행한다. 브라우저를 띄우고 gowebapp 어플리케이션에 접속해보자 http://node1_ip:9000 계정을 임의로 생성하여 로그인하고 원하시는 텍스트를 입력하고 save 해보자. save 가 정상적으로 동작하면 프론트엔드 gowebapp 이 백엔드 gowebapp-mysql 과 정상적으로 연동되고 있다는 것이다. gowebapp-mysql 컨테이너에 접속하여 위에서 생성한 계정정보와 텍스트가 데이타베이스에 정상적으로 저장되었는지 확인해보자. 컨테이너에 대한 정보 확인해보기 생성한 컨테이너 삭제하기 로컬레파지토리에 저장된 로컬이미지를 docker hub 레파지토리에 push 하자. http://hub.docker.com
